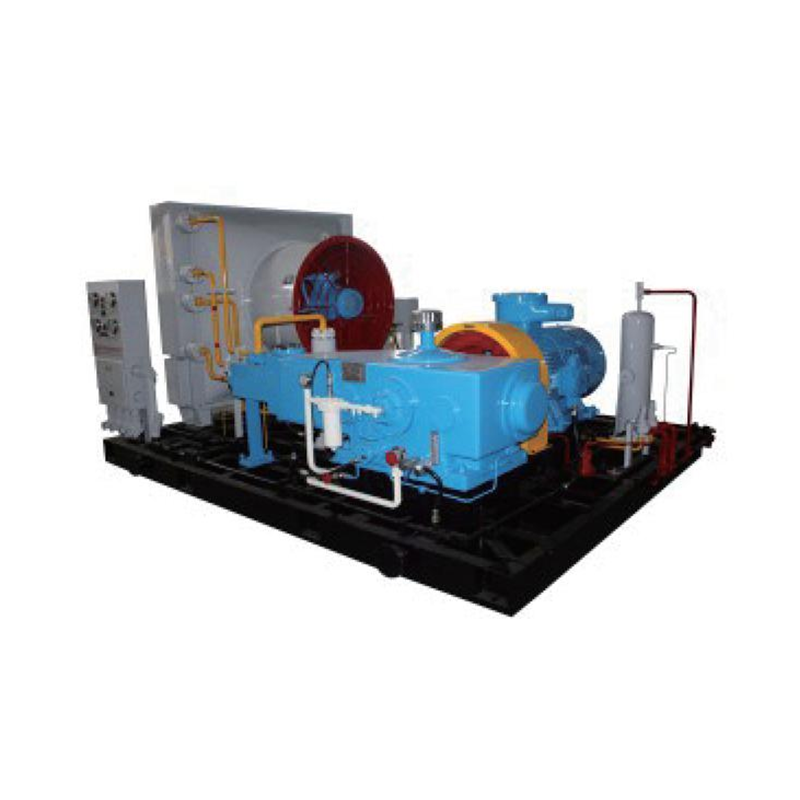

Компрессорная установка подстанции с преобразованием частоты КПГ

Технические структурные характеристики

1. Конструкция компрессора представляет собой симметричный сбалансированный тип (P-тип), в котором силы инерции полностью сбалансированы, а момент инерции также полностью уравновешен посредством противовесов, что обеспечивает очень плавную работу.

2. Компрессор всегда начинает забор воздуха с I уровня, полностью отказываясь от существующего режима запуска со II уровня и принудительно переключаясь на верхний уровень забора при падении давления в автоцистерне до (7-8) МПа. Это полезно для стабильной работы компрессора и может значительно увеличить производительность компрессора по подаче газа. (Компрессоры на нынешней импортной подстанции также начали применять этот метод забора воздуха.)

3. Он использует пуск с переменной частотой и небольшим пусковым током (в 1,5 раза), не оказывая влияния на электросеть; Во время работы ПЛК выполняет логические расчеты и настройки, чтобы подавать сигналы в реальном времени (4–20) мА на инвертор на основе изменений давления на впуске, который затем выдает скорость двигателя в реальном времени: во время работы компрессора с регулируемой скоростью фактическая рабочая мощность остается на уровне 99% номинальной мощности двигателя, достигая высокого коэффициента использования мощности и коэффициента мощности, тем самым достигая цели энергосбережения.

4. Для достижения того же объема газа компрессорная установка подстанции переменной частоты должна быть оснащена только 1/2–2/3 электрической мощностью обычной компрессорной установки, что снижает требования к распределению электроэнергии станции (меньшая мощность трансформатора), что может сэкономить около 50 000 юаней на затратах на закупку оборудования для строительства станции; в то же время это также может сэкономить около 30 000 юаней в год на затратах на электроэнергию реактивной мощности (для этого требуется только подключение трансформатора к сети, независимо от того, работает ли компрессор).

5. После разгрузки автоцистерны с газом компрессор подстанции переменной частоты имеет эффективность разгрузки примерно на 67% выше, чем у обычных компрессоров, при этом потребление энергии снижается примерно на 18,4%; все это приводит к экономической выгоде, потенциально создавая дополнительный доход в размере около 1,2 миллиона юаней в год.

6. Компрессорная установка подстанции переменной частоты с той же мощностью может увеличить объем подачи газа в единицу времени примерно на 67% по сравнению с обычной компрессорной установкой подстанции, что позволяет сократить количество компрессоров, необходимых при той же конфигурации объема газа, тем самым обеспечивая меньшее использование земли и снижение затрат на приобретение оборудования для строительства станции.

7. Благодаря меньшей мощности главного двигателя распределение мощности для сопутствующей системы охлаждения также меньше, что позволяет экономить около 10 000 юаней в год на вспомогательных расходах на электроэнергию.

8. Картер и средний корпус отлиты как одно целое, что значительно повышает жесткость. В сочетании с высокоточными обрабатывающими центрами передние и задние отверстия подшипников, а также левые и правые отверстия направляющих обрабатываются как единое целое, что значительно улучшает концентричность отверстий вала, вертикальность направляющих и точность размерных допусков, снижая уровень утечек обычных компрессоров с 3% до 1%. Таким образом, компрессор производительностью 1500 Нм3/ч будет терять на 16 800 Нм3 меньше в год, что способствует снижению эксплуатационных расходов АЗС и уменьшению загрязнения окружающей среды.

9. В цилиндрах и набивке используется безмасляная смазка, что гарантирует отсутствие загрязнения сжатого газа, что позволяет ежегодно экономить около 40 000 юаней на эксплуатационных расходах на масло.

10. Цилиндры имеют однорядную конструкцию с обратным дифференциалом, что делает сборку и техническое обслуживание удобными, с меньшим количеством спецификаций и легко изнашиваемых деталей. При двухступенчатом сжатии поршневые и направляющие кольца имеют только одну спецификацию, а их количество сокращается вдвое по сравнению с обычными компрессорами, что позволяет ежегодно экономить около 20 000 юаней на эксплуатационных расходах.

11. В газовом клапане уровня I используется комбинированный клапан с небольшим объемом мертвого пространства, обеспечивающий степень отбора газа 90% для автоцистерн.

12. ПЛК обеспечивает полностью автоматическое управление с функциями обнаружения неисправностей, сигнализации и отключения во время работы установки.

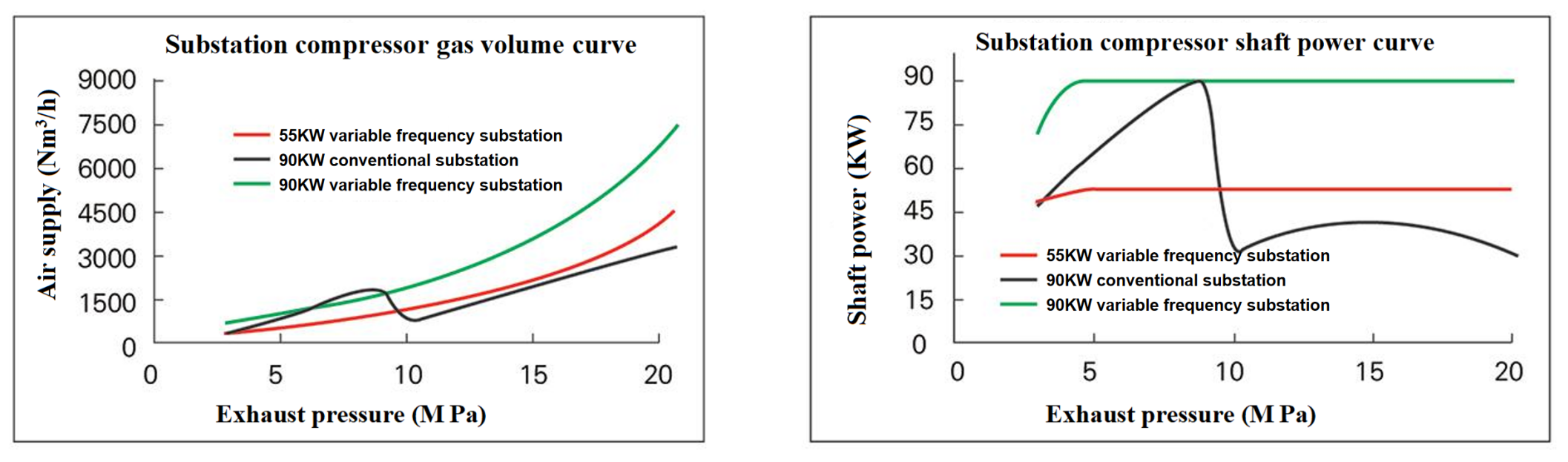

СРАВНЕНИЕ КЛЮЧЕВЫХ КРИВЫХ ИНВЕРТОРА И ОБЫЧНОГО КОМПРЕССОРА АВТОБУСНОЙ СТАНЦИИ

Аннотации диаграмм

1. Среднее газоснабжение подстанции переменной частоты мощностью 55 кВт в основном соответствует поставке газа на обычной подстанции мощностью 90 кВт;

2. Средняя подача газа на подстанции переменной частоты мощностью 90 кВт намного выше, чем на обычной подстанции мощностью 90 кВт;

3. Коэффициент использования мощности подстанции переменной частоты мощностью 55 кВт выше, чем у обычной подстанции мощностью 90 кВт в течение значительного периода времени.
