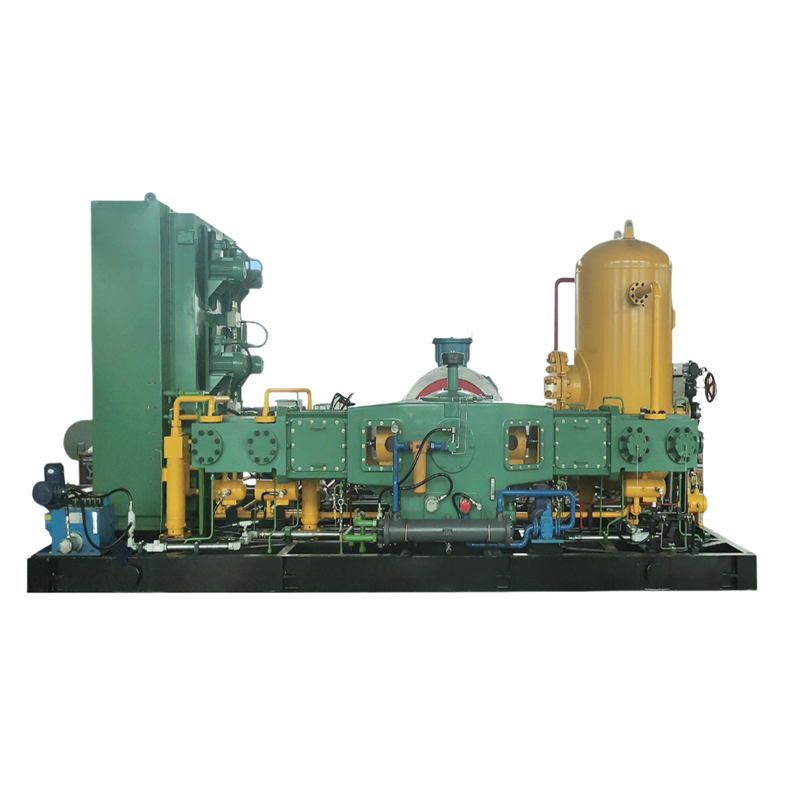

Компрессорная установка главной станции с регулируемой частотой СПГ

Технические структурные характеристики

1. Конструкция компрессора представляет собой симметричный сбалансированный тип (тип D), в котором силы инерции полностью сбалансированы, а момент инерции также полностью уравновешивается противовесами, что обеспечивает очень плавную работу.

2. Он использует пуск с переменной частотой и небольшим пусковым током (в 1,5 раза), не оказывая влияния на электросеть; во время работы, посредством логических вычислений и регулировок ПЛК, он подает сигналы в реальном времени (4 ~ 20) мА на устройство переменной частоты на основе изменений давления на впуске и выпуске, а инвертор выводит скорость двигателя в реальном времени; Во время работы компрессора с переменной скоростью фактическая рабочая мощность составляет в основном 98% от номинальной мощности двигателя, что обеспечивает высокий коэффициент использования мощности и коэффициент мощности, что позволяет достичь цели энергосбережения.

3. Для достижения того же объема газа компрессорная установка материнской станции с переменной частотой должна быть оснащена только 1/2-2/3 мощности двигателя обычной компрессорной установки, что снижает электрические требования станции (меньшая мощность трансформатора), что может сэкономить около 150 000 юаней на затратах на закупку оборудования для станции; в то же время это также может сэкономить 100 000 юаней ежегодно на затратах на реактивную мощность (эти затраты возникают, как только трансформатор подключается к сети, независимо от того, работает ли компрессор).

4. При заправке автоцистерны газом компрессор материнской станции с регулируемой частотой повышает эффективность заполнения как минимум на 30,8% по сравнению с обычными компрессорами, при этом потребление энергии снижается как минимум на 10%; все это приводит к экономической выгоде, потенциально создавая дополнительный доход в размере около 1,7 млн ​​юаней в год.

5. Компрессорная установка материнской станции с регулируемой частотой может увеличить объем подачи газа на (30-50)% по сравнению с обычными компрессорными установками материнской станции той же мощности, что позволяет сократить количество компрессоров, необходимых при той же конфигурации объема газа, тем самым снижая затраты на землепользование и закупку оборудования для станции.

6. Компрессорный агрегат материнской станции с регулируемой частотой может адаптироваться к широкому диапазону изменений давления на впуске, устраняя необходимость в устройствах регулирования давления из-за больших колебаний давления в трубопроводе, что экономит около 150 000 юаней на затратах на закупку оборудования для станции.

7. Благодаря меньшей мощности главного двигателя распределение мощности соответствующей системы охлаждения также меньше, что позволяет экономить около 60 000 юаней в год на вспомогательных расходах на электроэнергию; если это система водяного охлаждения, она также может сэкономить около 50 000 юаней на стоимости оборудования для станции.

8. Картер и средний корпус отлиты как одно целое, что значительно увеличивает жесткость, и дополняется высокоточными обрабатывающими центрами со встроенной обработкой передних и задних отверстий подшипников, а также левых и правых отверстий направляющих, что значительно улучшает концентричность отверстий вала, вертикальность направляющих и точность размерных допусков, снижая уровень утечек обычных компрессоров с 39% до 1%. Таким образом, компрессор производительностью 3000 Нм³/ч будет уменьшать утечку на 33 600 Нм³ в год, помогая снизить эксплуатационные расходы заправочных станций и минимизировать загрязнение окружающей среды.

9. Цилиндр и набивка смазываются низким содержанием масла, при этом содержание масла в сжатом и очищенном газе составляет менее 100 частей на миллион, что позволяет экономить около 20 000 юаней ежегодно на рабочем расходе масла.

10. Цилиндр имеет конструкцию двойного действия или обратного дифференциала, что делает сборку и обслуживание удобными; количество легко изнашиваемых деталей невелико, а во время третьей и четвертой ступени сжатия поршневые и направляющие кольца меньше, чем в обычных компрессорах, что позволяет ежегодно экономить около 20 000 юаней на эксплуатационных расходах. Технические характеристики и количество также уменьшены примерно на 1/3 по сравнению с обычными компрессорами, а количество точек впрыска масла также уменьшено примерно на 1/3.

11. ПЛК обеспечивает полностью автоматическое управление с функциями обнаружения неисправностей, сигнализации и отключения во время работы агрегата.

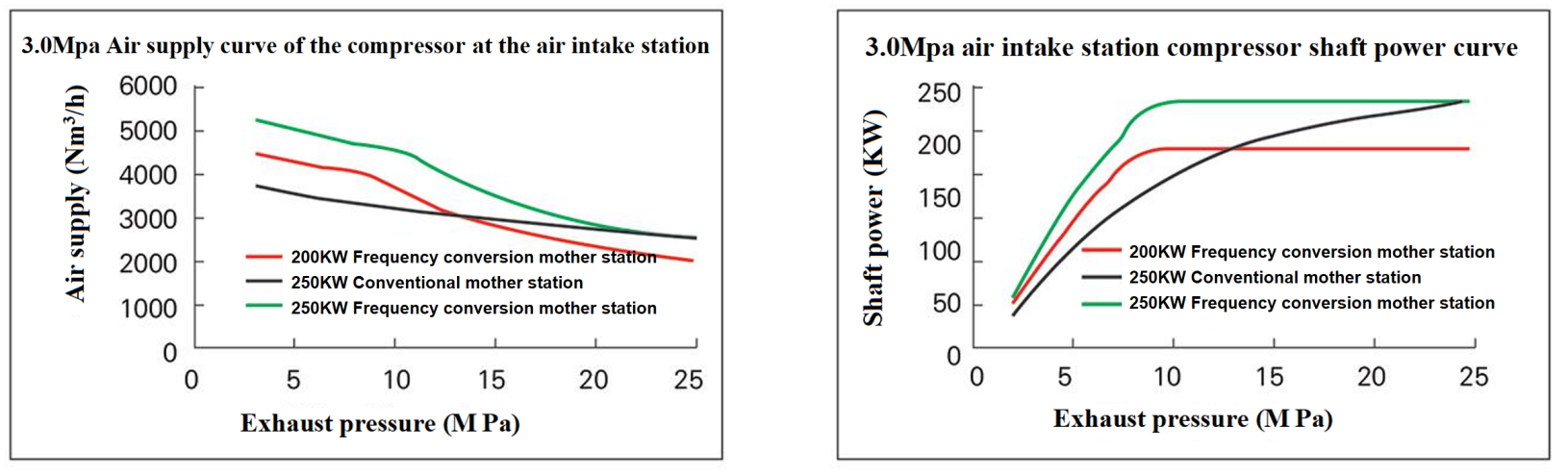

СРАВНЕНИЕ КЛЮЧЕВЫХ КРИВЫХ ИНВЕРТОРА И ОБЫЧНОГО КОМПРЕССОРА АВТОБУСНОЙ СТАНЦИИ

Примечания к графику

1. Средний запас газа материнской станции переменной частоты мощностью 200 кВт в основном соответствует газу обычного блока мощностью 250 кВт;

2. Средний запас газа материнской станции переменной частоты мощностью 250 кВт намного выше, чем у обычной установки мощностью 250 кВт;

3. Коэффициент использования мощности материнской станции переменной частоты мощностью 200 кВт выше, чем у обычной установки мощностью 250 кВт в течение значительного периода времени.

Технические параметры

Примечание. Примеры параметров предназначены только для справки. Наша компания может осуществлять целенаправленное проектирование и производство в соответствии с фактическими условиями работы пользователей.
